斜楔机构

产品说明

我司购买DMG五轴加工中心,四轴加工中心以及卧式加工中心等高精密设备,以及通过2年的研究测试,与2017年开始制作常用型号的斜楔以及非标斜楔;2017年我司研制出快换式双V结构斜楔,每个零部件以及整体斜楔都具备互换性。

品质优势

吊装斜楔

我司斜楔除了具备市场上常规的精度要求以外,所有的零部件都符合互换性的要求,同时具有以下更高精度的要求和更合理的产品结构:

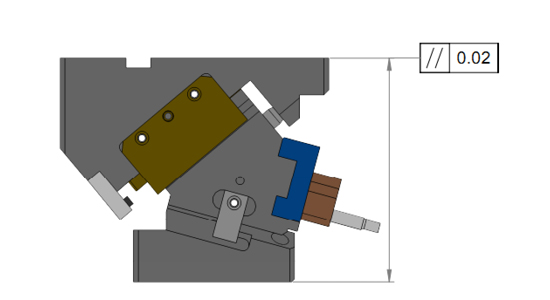

1,平行度达到0.02以内,见示意图;

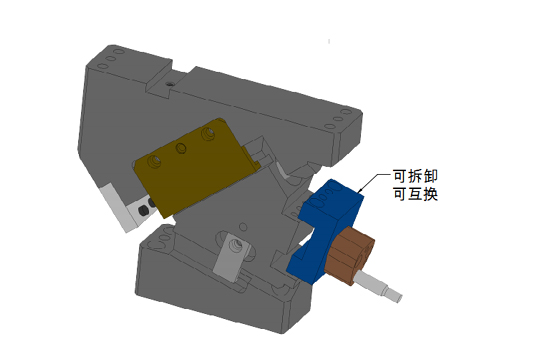

2,我司斜楔的冲头固定座的安装块可拆卸并且可互换,产品结构更合理,更换成本更低,时间更短,见示意图:

具体技术要求请下载技术样本

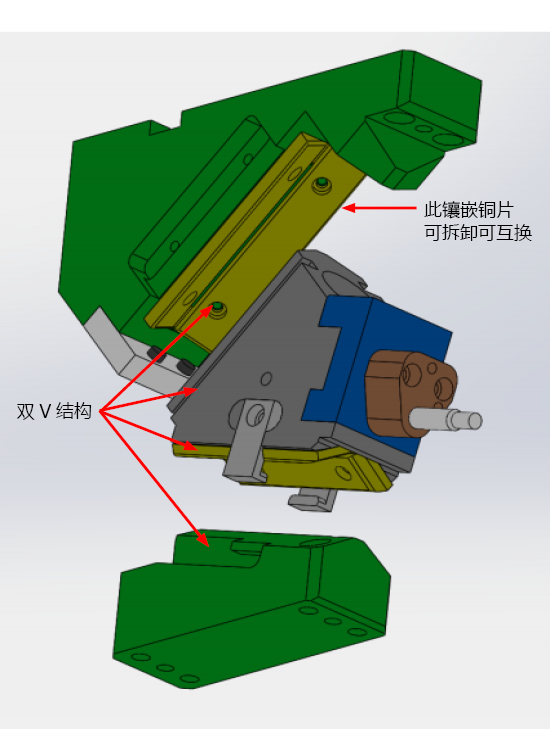

3,我司斜楔采用双V结构,并且V板滑动面采用铜块镶嵌,可拆卸可互换,产品结构更合理,更换成本更低,时间更短,使用更稳定,精度更高,见示意图;

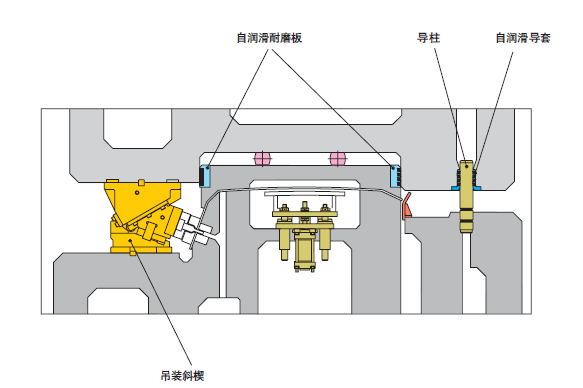

应用领域

产品细节尺寸表

斜楔机构

DCVA085
吊装斜楔

DCVA110
吊装斜楔

DCVA150
吊装斜楔

DCVA180
吊装斜楔

DCVA220
吊装斜楔

DCVA260
吊装斜楔

DCVA330
吊装斜楔

DCVA400
吊装斜楔

DCYB060
吊装斜楔

DCYB085
吊装斜楔

DCYB110
吊装斜楔

DCYB165
吊装斜楔

DCYB200
吊装斜楔

DCYB250
吊装斜楔

DCYB300
吊装斜楔

DCYB350
吊装斜楔

DCYB400
吊装斜楔

DCDL052
吊装斜楔

DCHM052
吊装斜楔

DCHM065
吊装斜楔

DCHM100
吊装斜楔

DCHM150
吊装斜楔

DCHM200
吊装斜楔

DCHM250
吊装斜楔

DCHM300
吊装斜楔

DCHM400
吊装斜楔

DHTC65
吊装斜楔

DRCM
吊装斜楔
