回到首页 > 产品中心 > 模具用导向件
模具用导向件

产品说明

我司汽车模具用导向件系列产品涵盖铜导板，铜导套，导柱，钢导板，外导板等，产品种类齐全，符合大众标准，DIN标准，NAAMS标准，三协标准等一系列市场主流标准，同时我司也可根据客户要求进行标准改制，由于稳定的品质获得大部分客户的青睐。

品质优势

导柱导套

1，我司导柱导套形位公差满足圆度0.01以内，垂直度0.1以内；
2，我司导柱导套相比竞争对手具备变形量小圆度小的特点，从而可以避免产品使用时导致导套内孔划伤，延长使用寿命；

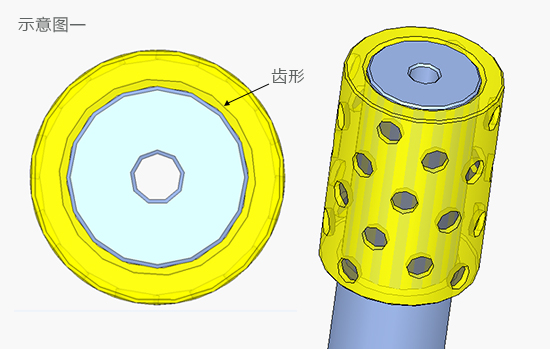

当导套和导柱的圆度超出一定的数值时，导套的内孔和导柱的外径就像齿轮的形状在进行导向运动时，导套内孔容易出现大面积的划伤，从而缩短导套使用寿命;见示意图一

具体技术要求请下载技术样本
3，我司法兰导套的内孔不存在“肩”的现象;
由于内孔的R角和内径是分两次加工，因此在两次加工的交界处会产生肩，这个肩会影响产品的使用寿命，并且肩过大的话会由于导柱的挤压从而使肩部的部分铜材料挤压脱落;见示意图二

导板

应用领域

产品细节尺寸表

模具用导向件

DTDZ.0101
NAAMS 导柱

DTDZ.0102
Eco-Line 导柱

DTTT.01
NAAMS 标准导套

DTTT.02
DIN 9834/ISO 9448标准导套

DTTT.04
NAAMS 标准导套

DTTT.05
VDI 3356 标准导套

DTTT.06
CNOMO 标准导套

DTTT.07
PSA 标准导套

DTTT.11
自润滑导套

DTTT.12
自润滑导套

DTTT.13
自润滑导套

DGJT.01
钢浇铜导套

DGJT.02
钢浇铜导套

DGJT.03
钢浇铜导套

DGJT.04
钢浇铜导套

DYK.01/02
压块

DTTB.02
自润滑导板

DTTB.03
自润滑导板

DTTB.04
自润滑导板

DTTB.09
自润滑导板

DTTB.06
VDI 3357 标准导板

DTTB.08
VDI 3357 标准导板

DTTB.12
MAAMS 标准导板

DTTB.15
CNOMO 标准导板

DTTB.16/17
自润滑导板

DTTB.18/19
NAAMS 导柱

DTTB.20
自润滑导板

DTTB.10
VW/AUDI 标准导板

DTGB.01
VDI3357 标准导板

DTGB.02
VDI 3357 标准导板

DTGB.04
NAAMS 标准导板

DTOX.01/DTOXT.01
烧结导板

DTOX.02
烧结导板

DTGB.05
AFNOR/ISO 9183-2 标准导板
